數顯扭矩扳手是一款檢測螺栓及螺紋專用的扭矩工具，我們知道數顯扭矩扳手構造和維修相對于來說比較簡單，因為各種規格、型號數顯扭力扳手的原理線路和結構也大致相近，數顯扭矩扳手的電路結構是由電源、測力傳感器、模擬信號放大器、模數轉換器、單片機、驅動顯示器、鍵盤、打印輸出接口等部分組成。

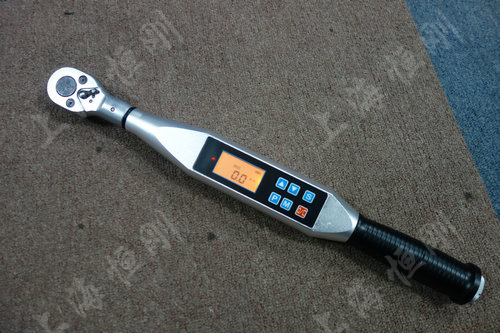

數顯扭矩扳手圖片
數顯扭矩扳手故障檢查方法
1.直觀法----在數顯力矩扳手的主線路板上元件較多，有許多故障的發生是由于短路、斷路、接插出接觸不良，部件管角開焊等原因造成的。因此，當計價秤出現故障以后，應首先用直觀的感覺：視、聽、聞、觸等方法對線路板進行檢查。
2.比較、替代法----在故障檢查時，借助儀表將數顯力矩扳手與有故障的秤進行比較，能較快的查出故障點。另外在工作中準備好的傳感器、線路板、電源、鍵 盤等部件，若懷疑傳感器、線路板、電源、鍵盤等某個部件損壞，用備好的部件替代，然后觀察結果是否有變化，如果顯示正常，則說明原來的元件有問題。比較、 替代法能快速準確地判斷出故障點。
3.電壓測量法---- 數顯力矩扳手通過對電路元件、芯片各個管角的工作電壓的測量與正常值進行比較，電壓變化較大的地方就是故障的所在地方。
4.短路和開路法----短路法就是將電路的某一部分短路，數顯力矩扳手然后通過示波器或萬用表測試的結果來判斷故障點。開路法就是將電路的某一部分斷開，然后通過萬用表來測量電阻、電壓或電流來判斷故障點。
數顯力矩扳手是精密計量儀器,使用中需特別注意以下幾點:
1、數顯力矩扳手抗振防雨性能良好, 但應避免受到劇烈振動和長時間雨淋,尤需注意吊秤從掛鉤上掉下。
2、數顯力矩扳手需在高溫環境下工作時, 應注意不能讓吊秤長時間在高溫區停留,總的原則是吊秤外殼不燙手(70℃)則對吊秤不會產生不良影響。
3、切忌超載以免造成傳感器損壞。
4、存放時應放于配套包裝箱內, 存放地應通風,相對濕度不大于85%
